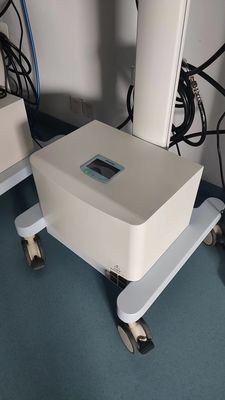

بخش کنترل جریان هوا جریان هوا را برای عملکرد مهتاب سازی تهویه مطبوع تامین می کند، جریان از 6 ~ 10 l/min است
مشخصات فنی
دستگاه تهویه هوا
R30
نمایشگر حالت تنفسی l نمایشگر گرافیکی باطري پورت ارتباطات داده
l 10.4، صفحه نمایش TFT، با صفحه لمسی l VCV، PCV، SIMV-VC، SIMV-P، CPAP/PSV، BACKUP (اختیاری:Duophasic / APRV، NIV) l P-T، F-T، V-T ((اختیاری: زمان CO2، زمان پالس) حلقه L: P-V، F-V باطری NI-MH، >120 دقیقه l RS232، VGA، USB، آلارم از راه دور
شرایط عملیاتی
l تامین گاز: هوا، O2، 280kPa -600kPa (40 ~ 87 PSI) l منبع برق: 100-240V، 50/60Hz l دمای: 10-40°C (کار) ، -20-60°C (سازگاری) رطوبت نسبی: 5-95٪، بدون فشرده سازی (عمل) ≤95%، بدون فشرده سازی (گودال) l فشار جوی (کار و ذخیره سازی): 500hPa-1060hPa l ابعاد (H × W × D): تهویه کننده: 455mm x 400mm x 300mm ماشين: 565mm X 535mm X 910mm وزن: دستگاه تهویه: 12.5 کیلوگرم ماشین: 20 کیلوگرم
دستگاه تهویه هوا
R30
نمایشگر حالت تنفسی l نمایشگر گرافیکی باطري پورت ارتباطات داده
l 10.4، صفحه نمایش TFT، با صفحه لمسی l VCV، PCV، SIMV-VC، SIMV-P، CPAP/PSV، BACKUP (اختیاری:Duophasic / APRV، NIV) l P-T، F-T، V-T ((اختیاری: زمان CO2، زمان پالس) حلقه L: P-V، F-V باطری NI-MH، >120 دقیقه l RS232، VGA، USB، آلارم از راه دور
شرایط عملیاتی
l تامین گاز: هوا، O2، 280kPa -600kPa (40 ~ 87 PSI) l منبع برق: 100-240V، 50/60Hz l دمای: 10-40°C (کار) ، -20-60°C (سازگاری) رطوبت نسبی: 5-95٪، بدون فشرده سازی (عمل) ≤95%، بدون فشرده سازی (گودال) l فشار جوی (کار و ذخیره سازی): 500hPa-1060hPa l ابعاد (H × W × D): تهویه کننده: 455mm x 400mm x 300mm ماشين: 565mm X 535mm X 910mm وزن: دستگاه تهویه: 12.5 کیلوگرم ماشین: 20 کیلوگرم
حجم مد و مد حجم دقیقه ای غلظت اکسیژن فشار راه هوایی فرکانس تنفسی SPO2 ETCO2 ضربان قلب
20 تا 3000 میلی لیتر ۱ تا ۹۹ لیتر ۲۲ تا ۱۰۰٪، OFF ۱ تا ۹۹ سانتی متر H2O ۱ تا ۱۲۰ ضربان در دقیقه 50 تا 99 درصد، OFF 0.1~13.3 کپا ۳۱ تا ۲۵۰ ضربه در دقیقه
OFF20~2999 میلی لیتر 0~98 لیتری 20 تا 100 درصد 0 تا 98 سانتی متر H2O 0 تا 99 ضربان در دقیقه 49 تا 99 درصد 0~13.2 kPa 30 تا 249 ضربان در دقیقه
بسته شدن مدار هشدار آپنه آلارم کاهش اکسیژن آلارم نقص اصلی هشدار کم مصرف باتری آژیر تخلیه باتری صداي هشدار
(PEEP+15) cmH2O، 15s 15 تا 60 سال < 280 kPa به طور خودکار تغییر دهید < 10 دقیقه < 5 دقیقه ≤120 s
اکسیژن کمکی
اندازه گیری جریان O2 کمکی ((O2: 015LPM) (اختیاری)
ACGO
آره
اکسیژن
25 تا 75 لیتر/ دقیقه
باتری
باتري هاي ني-ام-ايچ ساخته شده اند >90 دقیقه
يوگ
2 (O2، N2O) (اختیاری)
بطری گاز
O2، N2O (اختیاری)
جذب کننده چرخه
طراحی یکپارچه سازی، دور زدن، سیستم گرمایش.
تنظیمات
پارامتر
نظارت
پارامتر
حجم جزر و مد (اختیاری 20 میلی لیتر) فرکانس تنفسی زمان الهام بخش زمان نگه داشتن نفس فشاری که باعث می شود فعال کردن نرخ جریان PEEP حمایت از فشار کنترل فشار سطح فشار بالا سطح فشار پایین غلظت اکسیژن 100 درصد اکسیژن ساق پا (اختیاری) یخ زدن
20 تا 2500 میلی لیتر ۱ تا ۱۲۰ ضربان در دقیقه 0.1 ~ 12 s 0 تا 50% -20cmH2O~PEEP 0 0.5 تا 20 لیتری/دقیقه 0 تا 50 سانتی متر H2O 0 تا 80 سانتی متر H2O ۵ تا ۸۰ سانتی متر H2O ۵ تا ۸۰ سانتی متر H2O 0 تا 50 سانتی متر H2O ۲۱ تا ۱۰۰٪ 2دقيقه 0.1 ~ 30s آره
حجم موج الهام بخش حجم موج تنفسی حجم دقیقه ای حجم لحظه ای خود به خود فرکانس تنفس خود به خود PEEP فشار اوج راه هوایی متوسط فشار راه تنفسی فشار پلتفرم الهام بخش حداقل فشار راه هوایی غلظت اکسیژن تنفس شده مقاومت راه هوایی RSBI SPO2 (اختیاری) ضربان قلب (اختیاری) EtCO2 (اختیاری)
0 تا 4000 میلی لیتر 0 تا 4000 میلی لیتر 0~99 لیتری 0~99 لیتری 0 تا 120 ضربان در دقیقه 0 تا 100 سانتی متر H2O 0 تا 100 سانتی متر H2O 0 تا 100 سانتی متر H2O 0 تا 100 سانتی متر H2O -20 تا 100 سانتی متر H2O 15٪ تا 100٪ 0 ~ 600 cmH2O/ ((L/S) 0 ~ 9999 bpm/L 70 تا 100 درصد 30 تا 250 ضربه در دقیقه 0 ~ 100 mmHg
